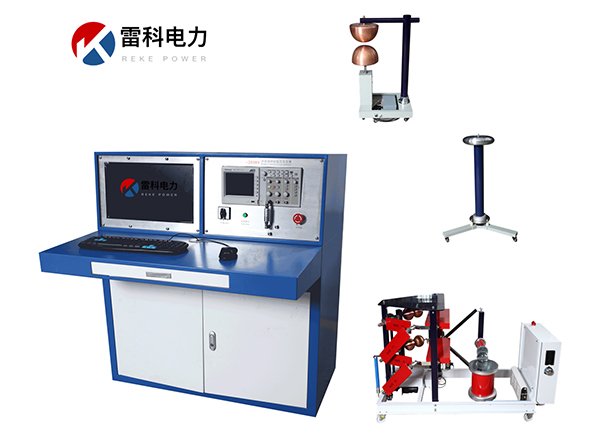

Reke-400kV/40kJ雷電沖擊電壓試驗裝置

　　Reke-400kV/40kJ沖擊電壓發生器(雷電沖擊電壓試驗裝置)，主要由沖擊電壓發生器、弱阻尼沖擊電容分壓器、沖擊電壓發生器控制系統、截波裝置、數字化沖擊測量系統組成。主要適用于35kV電力變壓器及以下電力產品的雷電沖擊電壓全波試驗，也可用于雷電沖擊全波、操作波、截波、震蕩波及其他特殊波形沖擊試驗。

　　Reke-400kV/40kJ主要特點：

　　主體結構采用著名公司HAEFELY的結構設計，是當前國內結構緊湊的發生器，具有固有電感小，調波方便的特點。

　　核心器件為日本三菱公司的FX系列可編程控制器，大部分的控制功能都由軟件編程實現，因此系統結構簡單，外圍電路板少，可靠性高。

　　測控結構一體化整體設計，具有峰值電壓表、液晶顯示工業計算機，可實現智能自動控制測量分析。測控系統采用液晶觸摸屏操作，具有多種狀態提示畫面，實現了人機對話式的智能操作。

　　采用的光纖控制傳輸系統在國內高壓試驗設備中是早批使用的，它實現了控制測量設備與高壓主體設備的光纖連接，有效地解決了高壓試驗中遇到的地電位抬高對測控系統的危害，排除了由控制引線導致的電磁干擾，很大地提高了系統的可靠性。

　　截波時延調整方式所采用的電子延時回路，可方便地獲得2～6us的截波觸發延時，與采用延時電纜的方式相比更加方便簡單。

　　能夠產生15kV，100ns上升沿的脈沖放大器用于觸發截波間隙，可保證小于0.1us的截?cái)鄷r(shí)間分散性。

　　系統設計了專門的程序操作畫面，方便進行變壓器的全波、截波試驗，大大簡化了試驗人員的操作，可有效防止人為出錯。

　　沖擊電壓發生器試驗系統采用了智能的技術，良好的工藝和優質的原材料，可保證長期使用，運行壽命大于20年。平時的運行成本也很低。

　　Reke沖擊主體一體化整流充電電源產品參數

　　額定電壓：Un = 100kV DC (正或負極性)

　　額定電流：In = 50mA (額定電壓下)

　　電壓控制：可控硅模塊調壓，調壓范圍0～100% Un

　　極性轉換：手動變換高壓硅堆的方向

　　輸入電壓：220V 單相電壓

　　電源頻率：50/60 Hz

　　電源消耗：約5kW

　　2、CR400/600弱阻尼電容分壓器

　　額定電壓：400kV

　　額定電容：600pF

　　電容節數：1節

　　每節電容：600pF(MWF400-600脈沖電容器)

　　方波響應：部分響應時間小于100ns，過沖小于10%

　　分壓比：約250

　　準確度：小于2%

　　分壓比不確定度：小于1%

　　3、MC400kV截波裝置

　　額定電壓：400kV

　　球隙形式：300mm直徑半球間隙

　　觸發方式：三電極放電觸發

　　(采用高性能脈沖放大器輸出15kV，100ns觸發脈沖)

　　時延方式： 2～6us時延可調的電子延時電路提供截波觸發脈沖(與Reke2008控制系統配合，電位器微調截波延時時間)

　　截波分散性：截波時間標準偏差小于0.1μs

　　4、DIMS-1000數字化沖擊測量系統測量設備：輸入范圍：120V ～ 1600V(沖擊電壓)

　　測量不確定度：小于1%

　　波形測量：TBS2012數字示波器(可根據客戶要求選配)

　　最高采樣率1.0GS/s，帶寬100MHz，分辨率8bit

　　記錄長度10k字節，2通道。
