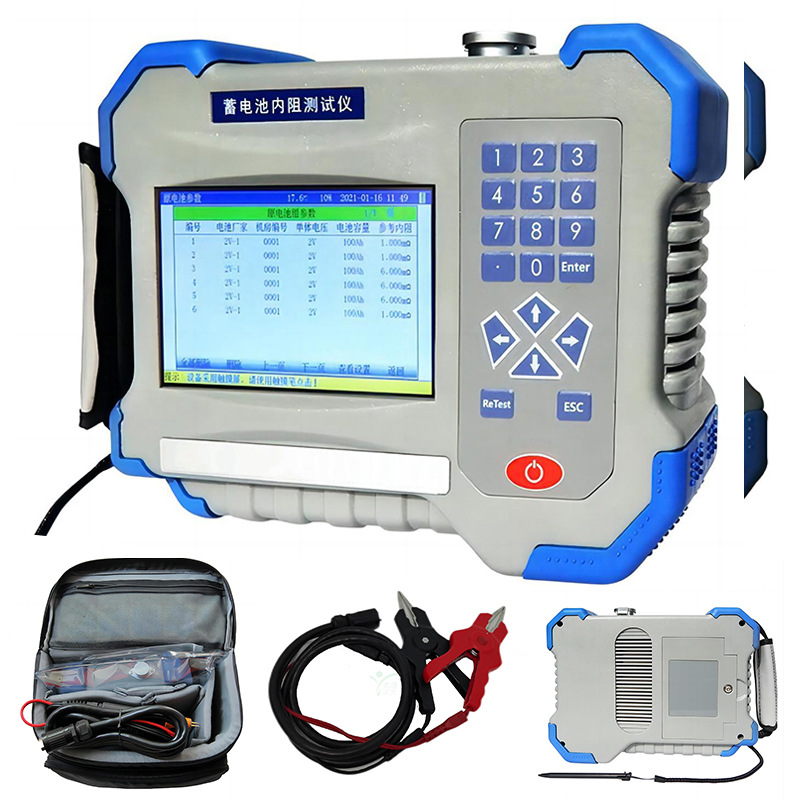

蓄電池內阻測試儀

　　電池內部阻抗

　　電池內部阻抗，也稱為內阻，是一項影響電池性能的重要指標。內阻可以簡化為各接線柱的串聯電阻。每個電源都有一個當量內阻，該電阻影響電池提供電能的能力。影響電池內阻的因素有：電池尺寸、工作時間、結構、狀況、溫度和充電狀態。通常，對一個充滿電的良好電池，電池尺寸對電池內阻的影響較大。以下為電池尺寸如何影響內阻的例子：

　　一個狀態良好的1300CCA電池，在充滿電時的內阻值在3 mΩ以下。

　　一個狀態良好的500CCA電池，在充滿電時的內阻值約為7 mΩ。

　　當電池放電時，其內阻增大。當電池放電達到一定程度后，內阻的變化量才很明顯。當電池放完電后，其電阻比充電狀態時大2~5倍。電池溫度也影響內阻的測量，但只在冰點以下才比較明顯。在32℉以下，溫度對內阻的影響很大，在-20℉時的內阻是原來的兩倍。這就是為何在冬季電池的能量要小很多。電池的使用時間也會影響其內阻。電池使用時間越長，內阻越大。內阻增加的多少與電池的使用和維護方法有關。電池的整體狀況(例如機械裝置失效)也會影響電池的內阻。某些失效模式會使電池內阻增加。

　　如上所述，內阻是用來評價電池狀況的一個重要指標，雖然它不能夠單獨使用。電池電壓及提供電流的能力應與其內阻結合起來，以便更適當?shù)貙﹄姵剡M行診斷。

　　操作說明

　　測試提示

　　使用蓄電池內阻測試儀進行測試時，應觀察大多數設備制造商的注意事項和警告。

　　測試前應仔細檢查大多數測試引線的連接。

　　確認加載/感應夾均連接在電池的接線柱上。

　　確認正極和負極夾均正確連接在電池的接線柱上。

　　如果極性接反，電壓將顯示負值。

　　電池夾 須與電池連接牢固。否則將出現錯誤診斷。對于接線柱在側面的電池，將測試夾夾在圓形電纜的接線端，而不是方形電纜的接線端。為了確保連接牢固， 要時可拆下電池夾螺栓，并用一個側面轉接接頭代替。安裝前檢查接線柱間隙是否足夠。

　　目視檢查

　　測試前應目視檢查以下項目：

　　電池盒是否破裂。

　　電池單元蓋是否破裂

　　電池盒與電池單元蓋的密封情況。

　　接頭或接線柱是否被腐蝕。

　　電池壓板是否過松或過緊而使電池內部破裂。

　　電池上部污垢或?qū)щ娝帷?/p>

　　電纜或?qū)Ь€磨損、斷裂或損壞。

　　接頭被腐蝕或過松。
